技術參數

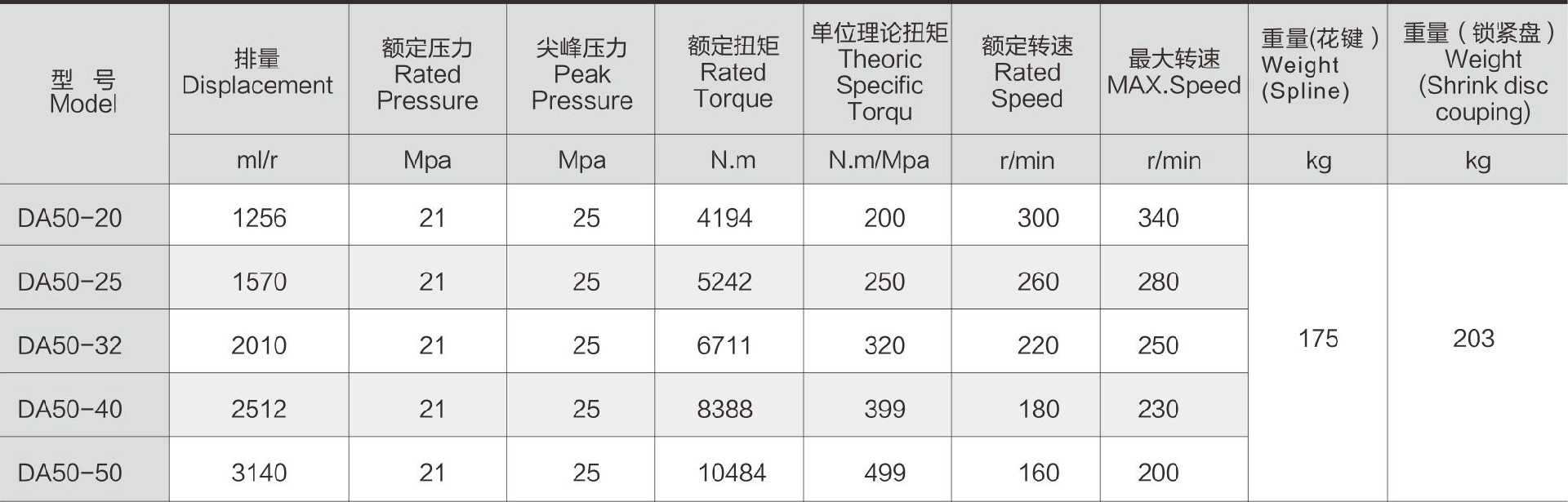

技術參數：

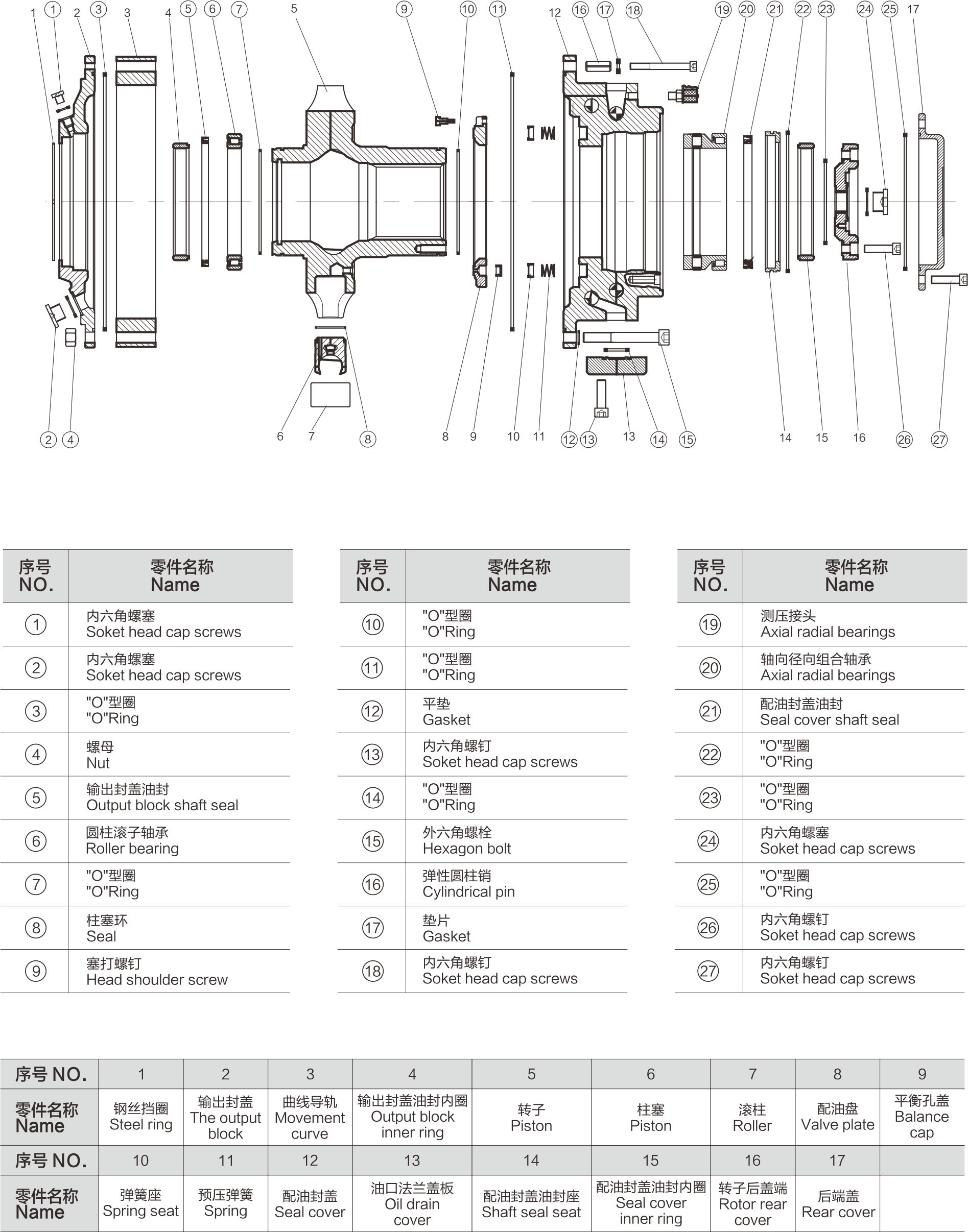

結構圖 ：

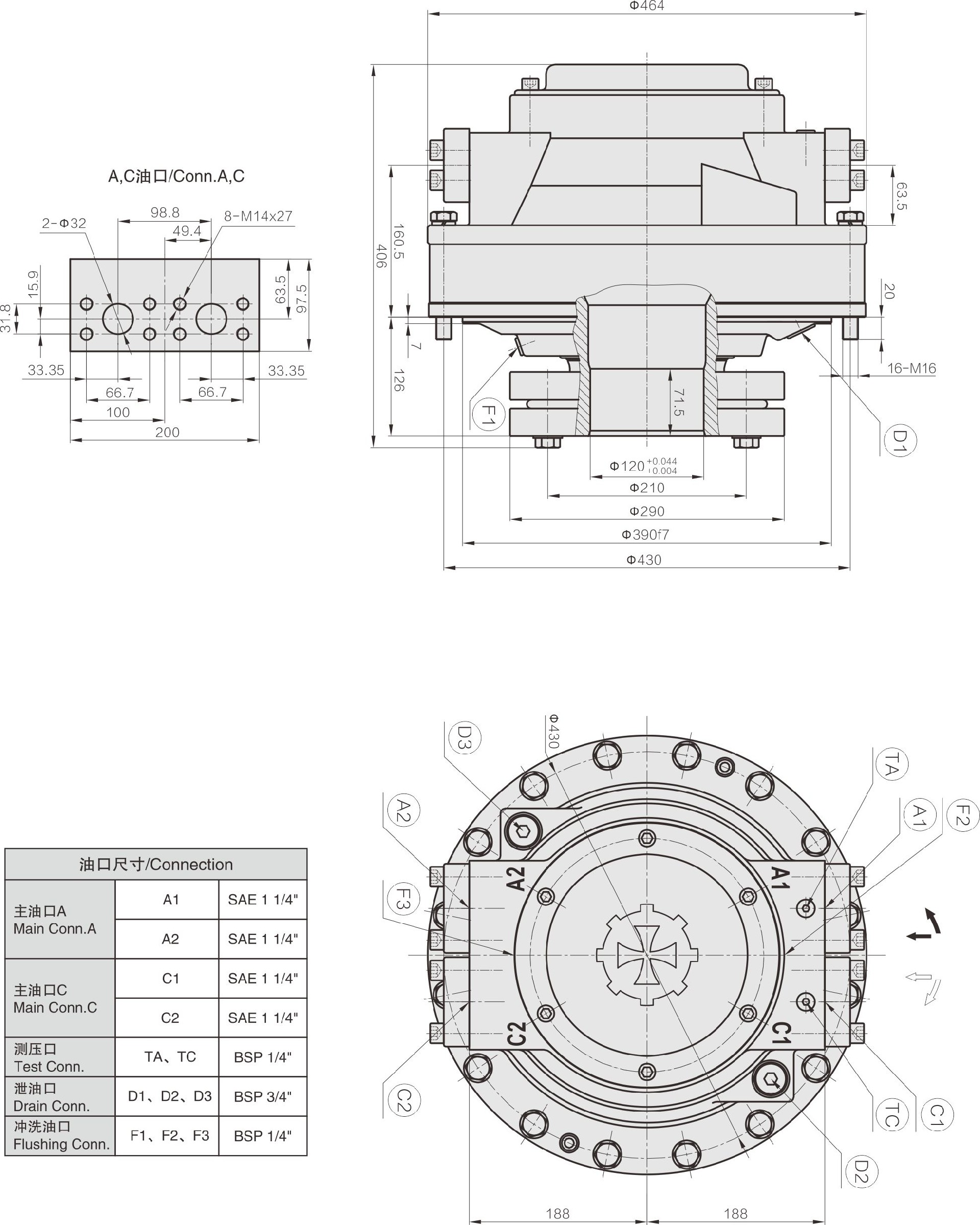

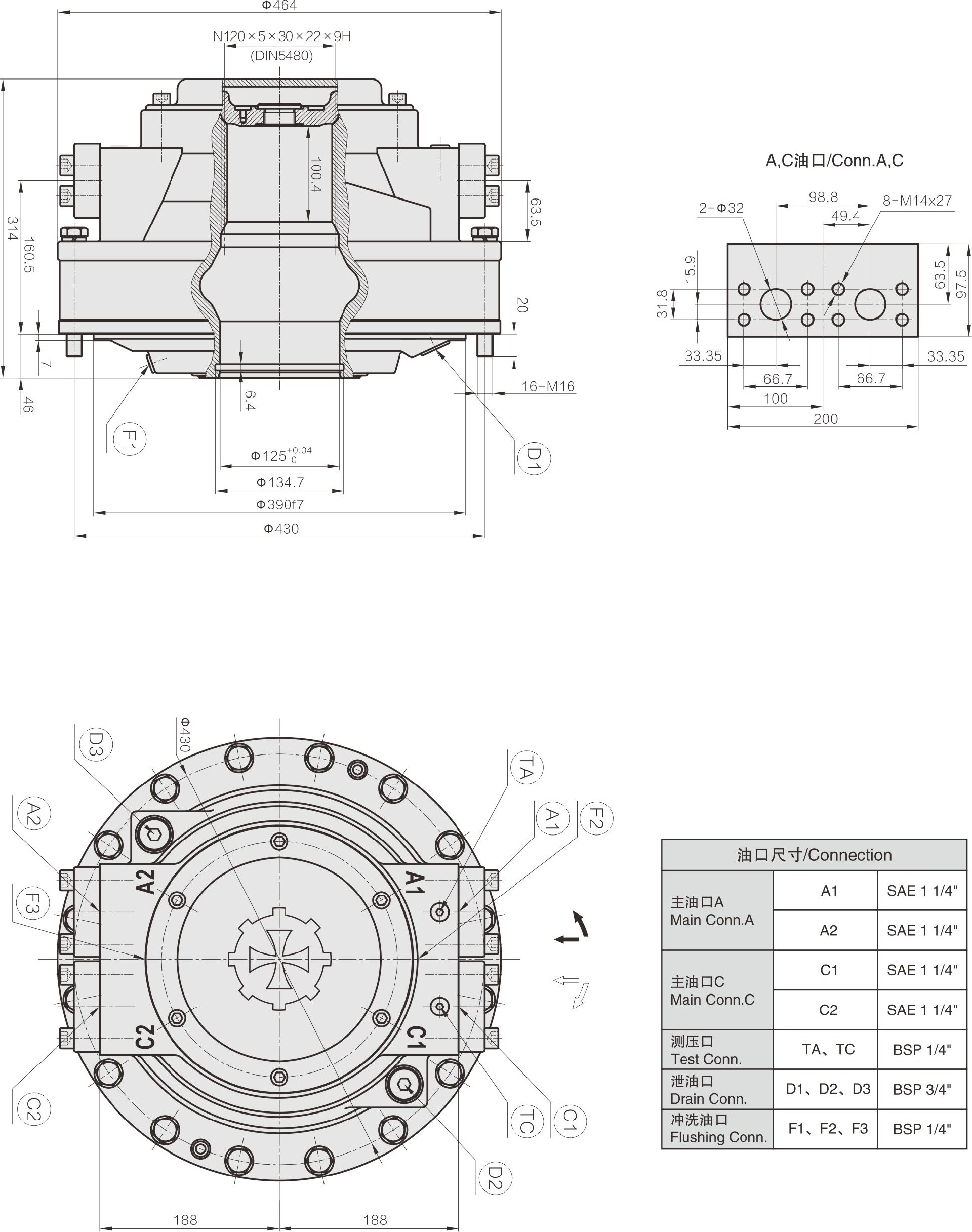

安裝外形尺寸 ：

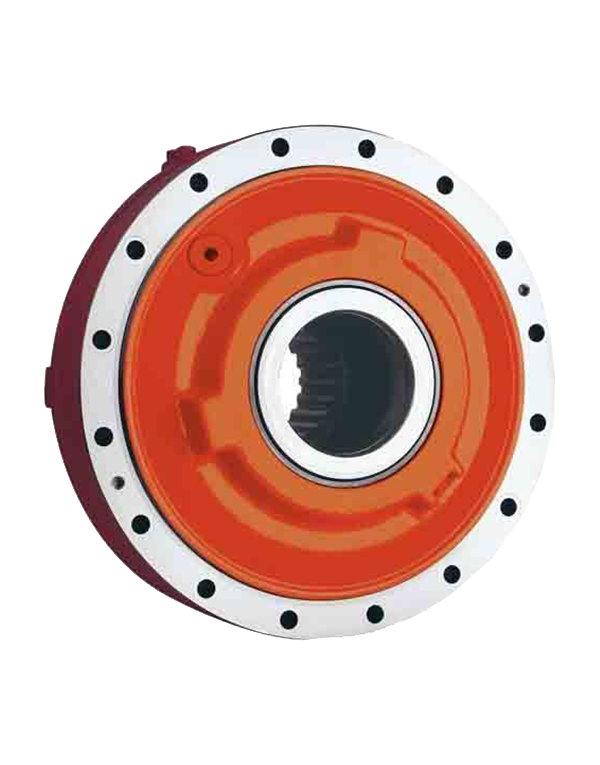

DA50系列
DA系列內曲線液壓馬達是我公司針對高端市場開發的新產品，該馬達能在各種惡劣工況下穩定工作，具有大扭矩輸出，耐高工作壓力,低速穩定等性能，在結構上，馬達采用端面配流，徑向柱塞內曲線形式，由于馬達轉子中空，能方便的根據用戶要求配置制動器、測速器,及通過馬達中孔的特殊設備，大大簡化用戶對主機結構的要求。
其主要特點:
1、多種安裝方式及中空軸設計，方便用戶配置; .
2、抗沖擊能力強，穩定性好;
3、旋轉方向可逆;
4、可靠性好，維修方便;
5、能實現自由輪工況;
6、具有良好的低速穩定性，能在很低的轉速下平穩運轉;
7、大輸出扭矩、寬轉速范圍，可直接替代高速馬達減速機裝置，結構緊湊(體積小) ;
8、可實現安全平穩的變量及停車制動;
9、功率質量比高;
10、具有較高的機械效率和容積效率。

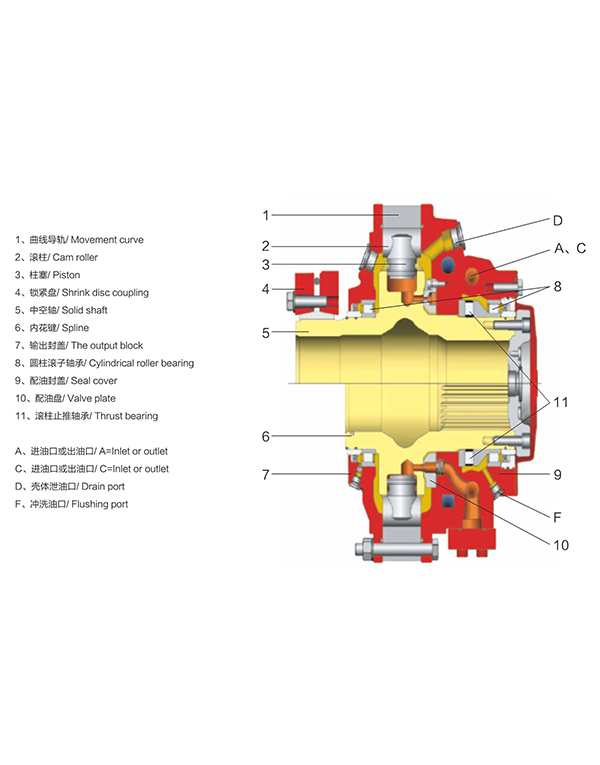

結構及工作原理：
DA系列低速大扭矩內曲線液壓馬達采用端面配油，殼體固定，徑向柱塞內曲線形式，利用馬達轉子的中空結構輸出扭矩。偶數個柱塞均布于轉子的徑向缸孔中，配流盤實現對工作柱塞的準確配油。柱塞都作用在滾柱上。當液壓力作用在柱塞上，滾柱將力傳遞到曲線導軌的內曲面.上，曲線導軌與安裝法蘭板、連接板、配油封蓋固定在-起，產生扭矩。滾柱將反作用力傳遞到轉子缸孔中的柱塞上，產生旋轉，且扭矩正比于系統壓力。系統主油管接到配油封蓋的油口A和C，而泄油管則接到油口D上。馬達通過轉子的中空結構，以花鍵或鎖緊盤式與被驅動軸連接傳遞扭矩。馬達的對稱性設計使它可以成為一個雙排量馬達，即在給定流量下可以得到兩種不同轉速，安裝一個相應的閥在油口.上即可實現排量的改變。
