技術參數

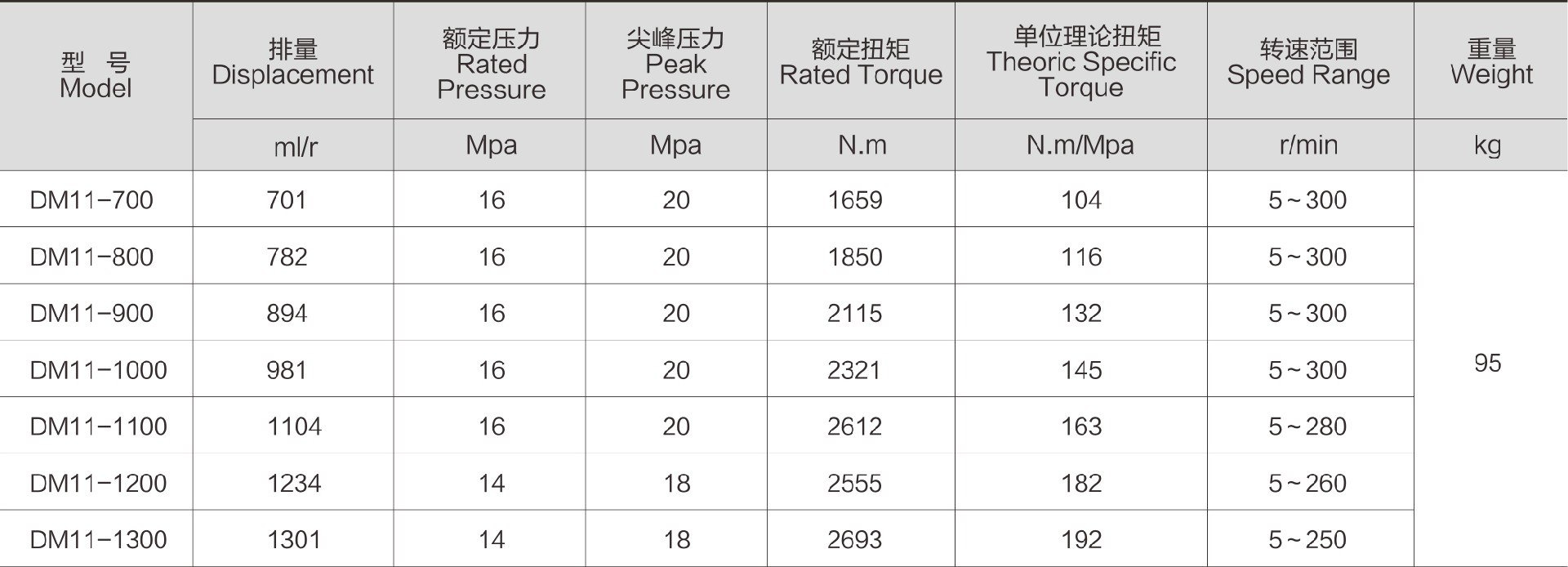

技術參數：

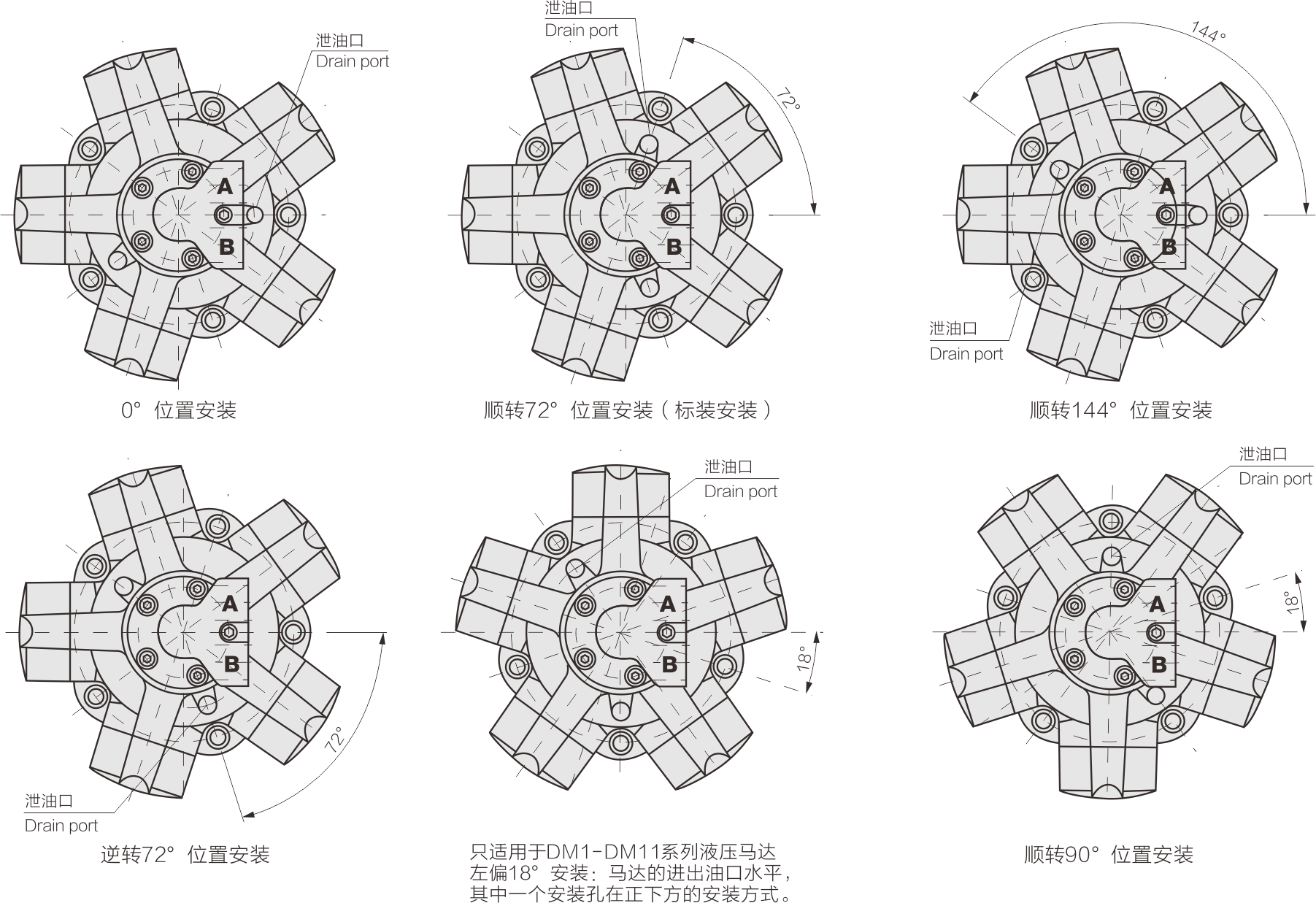

安裝示意圖：

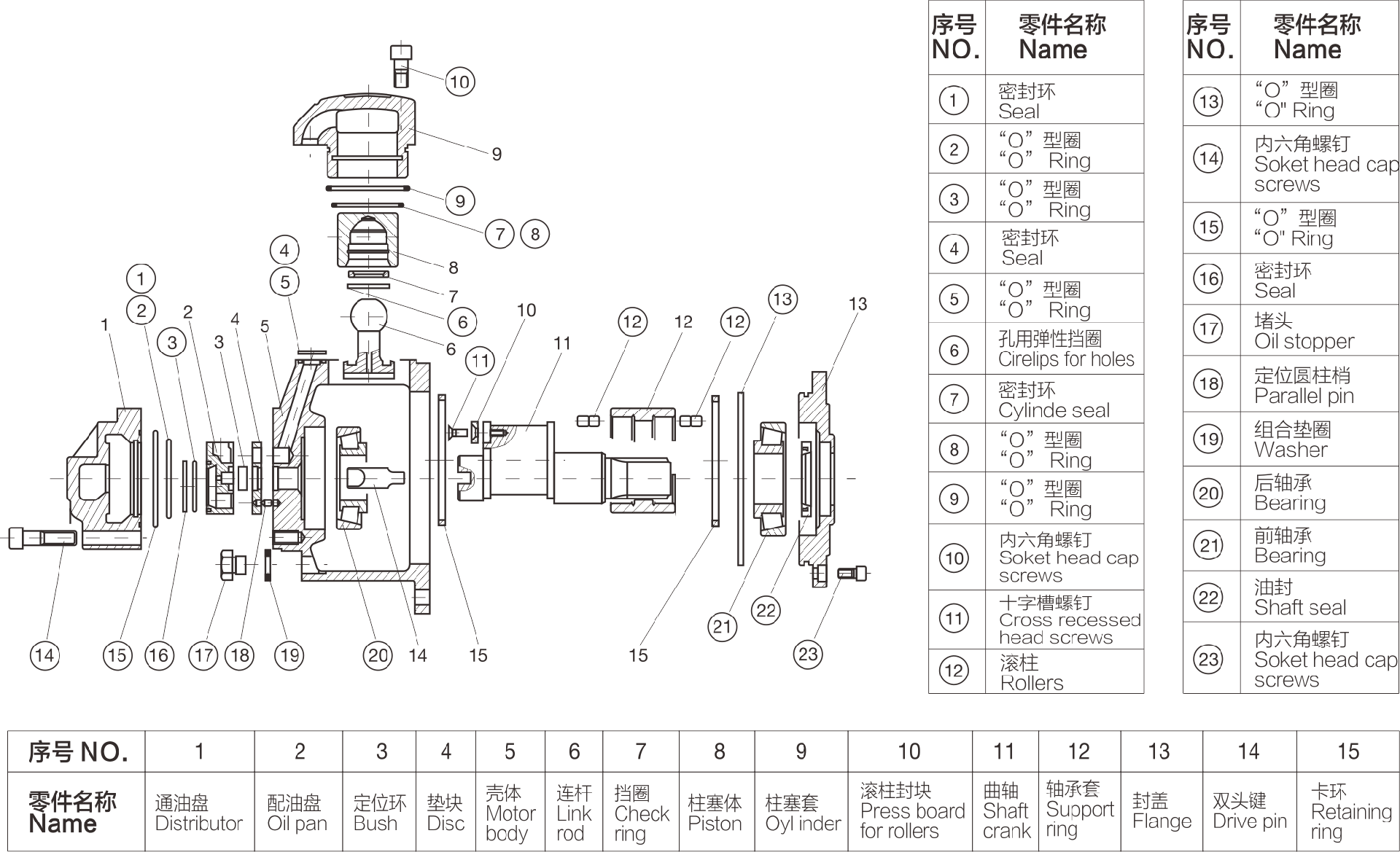

馬達結構圖：

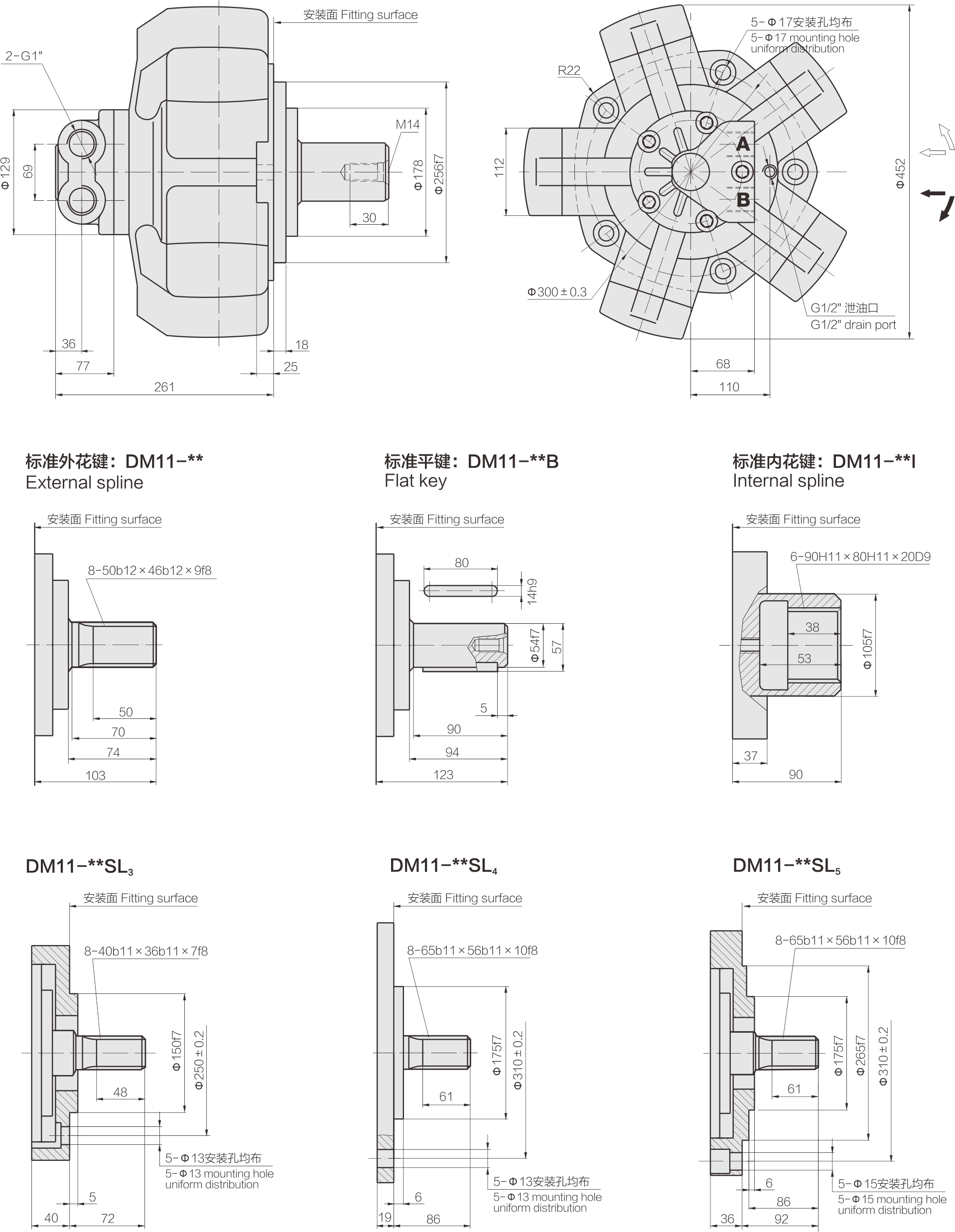

DM11-700~ 1300外形尺寸 ：

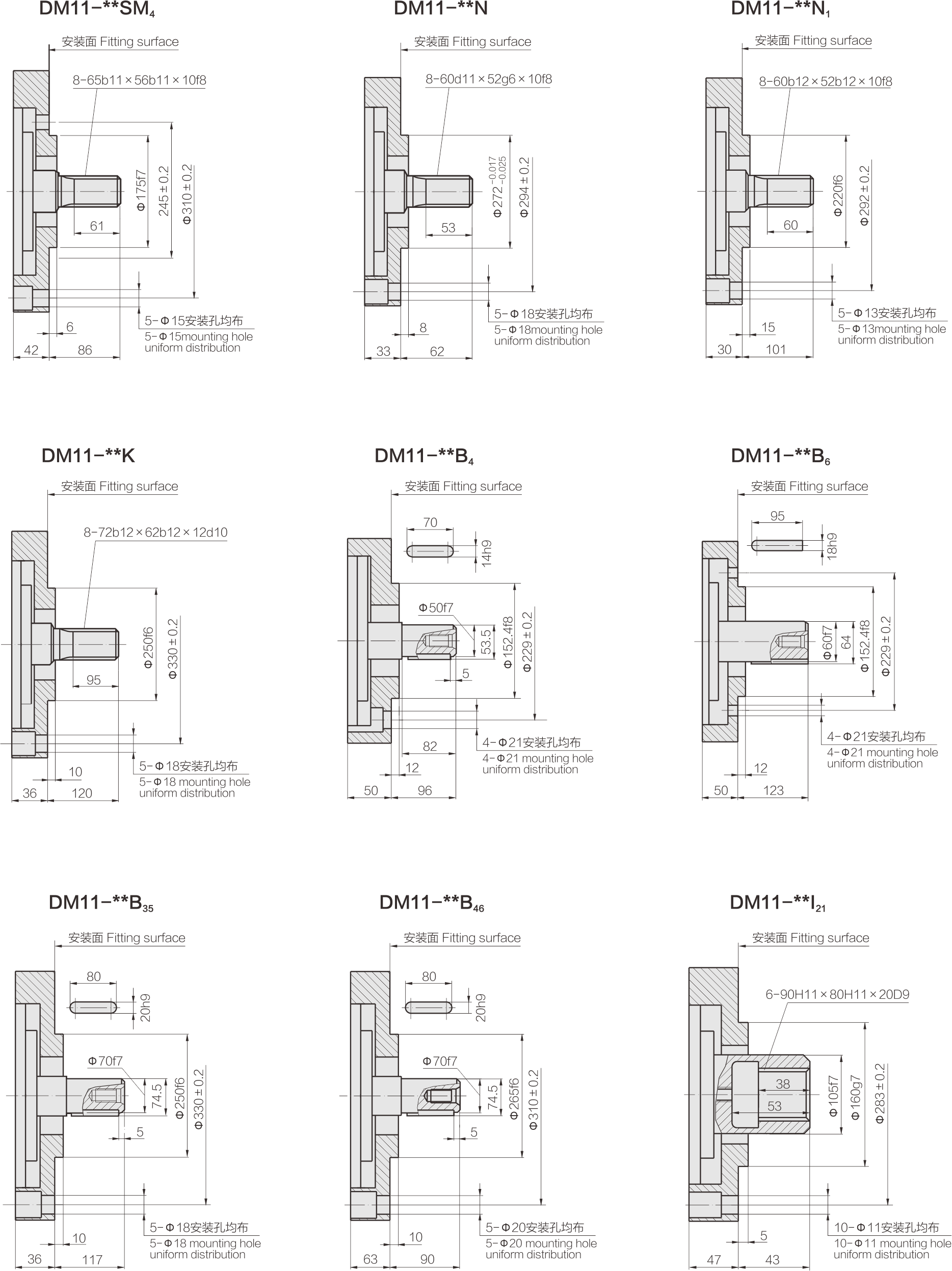

進出油口為D40的安裝尺寸

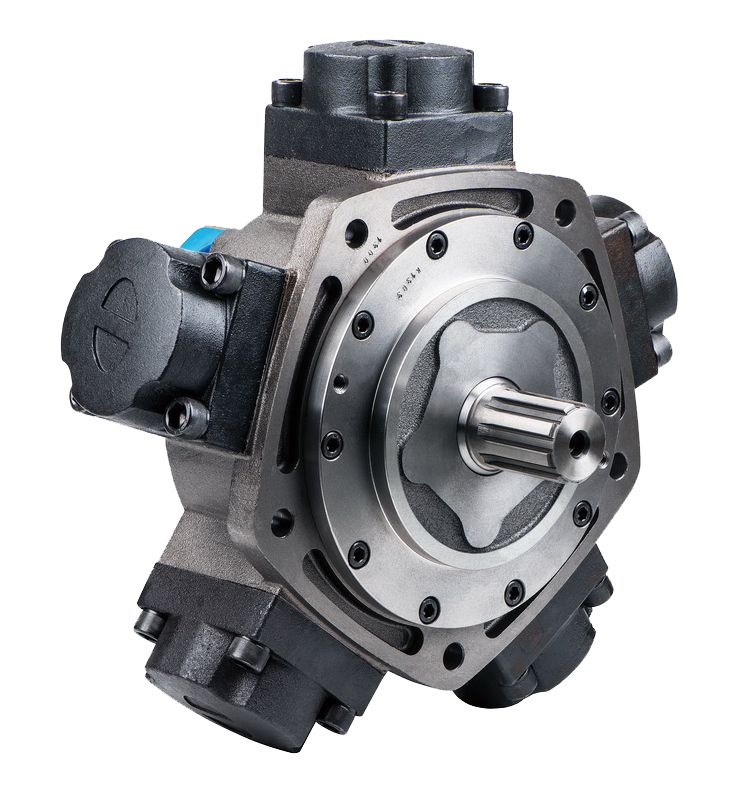

DM11系列
DM系列曲軸連桿式低速大扭矩液壓馬達按照意大利提供的技術和標準進行生產。在此基礎上，我們還根據市場的需要不斷進行技術改進來提高產品的使用性能。
其主要特點:
1、采用偏心軸及較低激振頻率的五活塞結構，具有低噪音的特點;
2、起動扭矩大，低速穩定性好，能在很低的速度下平穩運轉;
3、專利技術的平面補償配油盤，可靠性好，泄漏少;活塞與柱塞套采用密封環密封，因而具有很高的容積效率;
4、曲軸與連桿間由滾柱支承，因而具有很高的機械效率;
5、旋轉方向可逆，輸出軸允許承受一定的徑向和軸向外力;
6、具有較高的功率質量比，體積重量相對較少。
結構原理:
通壓力油的柱塞缸受液壓力的作用，在柱塞體上產生推力P。該推力通過連桿作用在曲軸中心，使輸出軸旋轉，同時配油盤隨著一起轉動，當柱塞體所在位置到達下死點時，柱塞缸便由配油盤接通回油口，柱塞便被曲軸往上推。此時，做功后的液壓油通過配油盤返回油箱。各柱塞體依次接通高低壓力油，各柱塞體對輸出軸中心所產生的驅動力矩同向相加，使馬達輸出軸獲得連續而平穩的回轉扭矩。當改變油流方向時，便可改變馬達的旋轉方向。如將配油盤轉180°裝配也可以實現馬達的反轉。
